Принцип действия автоматического выключателя

0
890

На сегодняшний день, каждый человек стремится обеспечить максимально комфортные и безопасные условия жизни для себя и своих близких. На «помощь» в этом ему приходят различные современные приспособления и приборы, которые позволяют предотвращать некие развития плачевных событий. Например, оригинальные автоматические включатели используются для обеспечения защиты электрических цепей от множества «недугов», способных привести к достаточно неприятным последствиям в ходе нарушения их работы. Предлагаем разобраться подробнее, что представляет собой автоматический выключатель и посредствам какого механизма он реализует свою работу.

ПРИНЦИП ДЕЙСТВИЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ: ОТ А ДО Я

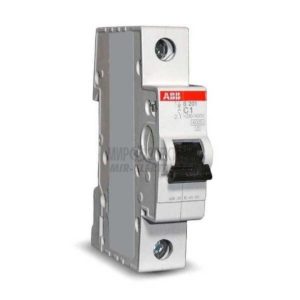

Прежде чем перейти к разбору принципа работы механизма, предлагаем подробнее рассмотреть саму систему автоматического выключателя, а она следующая: внешний корпус, как правило, выполнен из прочной термоустойчивой пластмассы, которая надежно сохраняет внутреннее наполнение прибора. На лицевой поверхности также находятся переключатели, клеммы и фиксаторы защелки для крепления автоматического выключателя.

Что касается внутреннего наполнения, то здесь все несколько сложнее. Система включает в себя электромагнитный расцепитель, тепловой расчепитель, рычаг управления, контакты входа, контакты выхода, силовые контакты, дугогасительную камеру.

Прибор работает следующему принципу: В режиме штатной работы через автомат протекает ток. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки. В аварийных и непредвиденных ситуациях, система осуществляет механизм расцепления, что позволяет мгновенно разомкнуть силовые контакты, в результате чего цепь отключится.

Так, посредствам достаточно простого механизма работы, удается предотвратить плачевные последствия, например, при коротком замыкании в электрической цепи, таковой перегрузки и т.д.
