Сетевой кабель, используемый для передачи цифрового и аналогового сигнала, производится в разных вариантах. Витая пара отличается количеством жил, материалом проводника, наличием или отсутствуем защитного экрана, техническими характеристиками. Для обеспечения стабильной передачи сигнала на высокой скорости, чаще всего выбирают экранированный кабель FTP категория 5е.

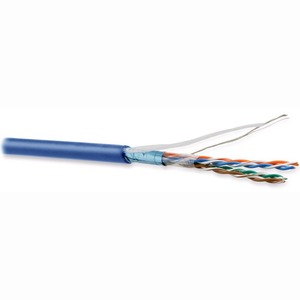

Особенность конструкции

Витую пару FTP 5е категории, используют для прокладки внутри помещения и на улице, основное свойство кабеля – это возможность быстрой передачи высокочастотных сигналов. В качестве проводника FTP cat.5е может использоваться только сплав меди, для витых FTP cat.5, при производстве жил, допустимо применение омедненного алюминия или стали. Стандартное количество скруток 4 или 2 пары, магистральный провод может содержать до 100 пар. Для изоляции провода используют плотный полиэтилен, внешняя оболочка изготовлена из негорючего ПВХ. Провод может обладать гибкой или жесткой структурой:

· Solid – это цельный, более жесткий и долговечный кабель, поэтому подходит для эксплуатации внутри и снаружи помещения.

· Stranded – это кабель, состоящий из многожильных пар, обладает высокими показателями гибкости, что позволит провод легко перемещать, или изгибать под параметры места монтажа.

Маркировка F указывает, что защитный экран произведен из фольги.

Основные свойства информационного кабеля

Провод обладает следующими характеристиками:

· Диаметр оголенной жилы – 0,51 мм, с оболочкой 0,9 мм, допустимо отклонение показателей в пределах 0,1 – 0,2 мм.

· Наружный радиус – 7,5 мм.

· Частота соответствует 0,772 МГц.

· Электрическое сопротивление – 95 Ом/км; волновое сопротивление – 100 Ом.

· Допустимый изгиб 60 мм.

· Эксплуатируют при температуре от + 70 и до – 50 градусов Цельсия.

· Срок службы – 30 лет.

Категория кабеля определяется количеством витков пары на один см, 5е предусматривает 2 – 2,5 витка. Каждая цветная пара отличается плотностью скрутки и длиной витка, чтобы снизить воздействие внутренних помех. Для удобства разделки кабеля, витая пара категории 5е, иногда дополнена нейлоновой нитью, внутренний корд способен снизить нагрузки, способствующие растяжению или разрыву кабеля.
